LOGO! Allgemein
Mit der LOGO! löst man Aufgaben in der Haus- und Installationstechnik (z.B. Treppenhaus-
beleuchtung, Außenlicht, Markisen, Rolladen, Schaufensterbeleuchtung u.v.a.m.), im Schalt-
schrankbau und im Maschinen- und Apparatebau (z.B. Torsteuerungen, Lüftungsanlagen,
Brauchwasserpumpen, u.v.a.m.).
Zudem kann LOGO! für Spezialsteuerungen von Wintergärten oder Gewächshäusern, zur Sig-
nalvorverarbeitung für Steuerungen und durch den Anschluss eines Kommunikationsmoduls
(z.B. ASi) zur dezentralen Vor–Ort–Steuerung von Maschinen und Prozessen eingesetzt werden.
Für Serienanwendungen im Kleinmaschinen– und Apparatebau, im Schaltschrankbau und In-
stallationsbereich gibt es spezielle Varianten ohne Bedien– und Anzeigeeinheit.
Als Programmieren bezeichnen wir das Eingeben einer Schaltung. Ein LOGO!-Programm ist
eigentlich nichts anderes als ein etwas anders dargestellter Stromlaufplan! Die Darstellung wurde
dem Anzeigefeld der LOGO! angepasst.
LOGO! Hardware
Die Steuerung bezitzt Ein- und Ausgänge, je nach eingesetztem Modul kann sich der Hardware

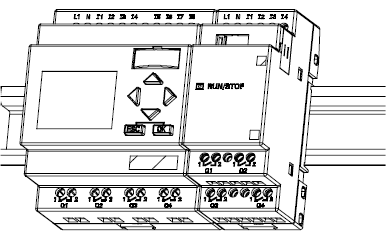

Aufbau einer LOGO! ändern. Folgend ein Beispiel:
Die Eingänge sind mit dem Buchstaben I und einer Zahl bezeichnet. Wenn man die LOGO! von
vorne betrachtet, sind die Anschlußklemmen für die Eingänge oben. Nur bei dem Analogmodul
LOGO! AM2 befinden sich die Eingänge unten. Die Ausgänge sind mit einem Q und einer Zahl
bezeichnet. Die Klemmen der Anschlußklemmen sind im Bild unten. Das LOGO!-Grundgerät
erkennt die Ein– und Ausgänge der einzelnen Erweiterungsmodule unabhängig von deren Typ
und kann die Eingänge lesen bzw. die Ausgänge schalten. Die Ein– und Ausgänge werden in der
selben Reihenfolge dargestellt wie die Module zusammen gesteckt sind. Bei der Programmierung
stehen folgende Ein–, Ausgänge und Merker zur Verfügung: I1 bis I24, AI1 bis AI8, Q1 bisQ16
und M1 bis M8. Bei LOGO! 12/24... und LOGO! 24 gilt für I7 und I8 folgendes: wird Ix im Pro-
gramm verwendet, ist das an der Klemme anliegende Signal als digital interpretiert; wird AIx ver-
wendet, ist das Signal als analog interpretiert. Der Eingang AIx kann nur die Klemme sein die
tatsächlich analogfähig ist.
LOGO! Software
Beispiel für die Umsetzung einer Schalungsapplikation. Folgend wird die Schaltung im Dar-
stellung Schaltplan aufgeführt:
Über die Schalter (S1 ODER S2) UND S3 wird
der Verbraucher E1 ein- und ausgeschaltet.
(ODER=OR; UND=AND) Das Relais K1 zieht
an, wenn S1 oder S2 und zusätzlich S3 ge-
schlossen sind.

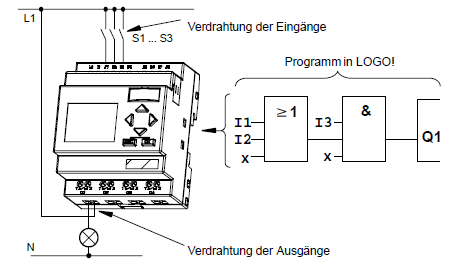

Realisierung in der Software und Hardware. An der LOGO! wird die Schaltung wie folgt, indem
Blöcke und Klemmen miteinander verbunden werden, umgesetzt:
Für die Umsetzung einer Schaltung in der LOGO! wird mit dem Ausgang der Schaltung begon-
nen. Der Ausgang ist die Last bzw. das Relais, das schalten soll. Die Schaltung wird in Blöcke
umgewandelt. Dazu wird vom Ausgang zum Eingang die Schaltung umgesetzt.
LOGO! Entwicklungsumgebung
Zur Programmierung der LOGO! - Steuerungen stehen die Version 6 bis 8 zur Verfügung.
